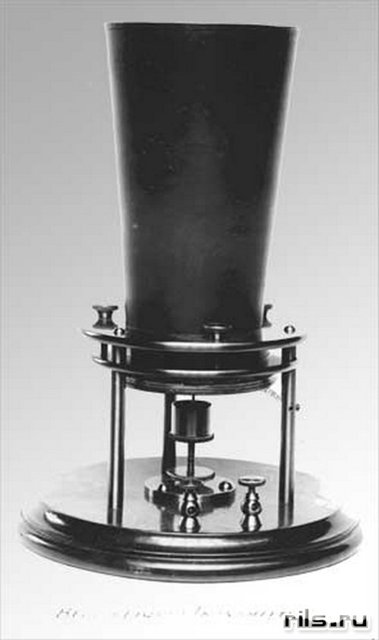

Первая конструкция микрофона была запатентована в 1876 году знаменитым изобретателем А. Беллом и представляла собой «жидкостный передатчик» (представлен на рисунке слева), принцип устройства которого был достаточно прост: в трубообразный сосуд был налит водный раствор кислоты, в котором «плавала» пергаментная диафрагма с присоединённым к ней проводом. Когда кто-то говорил в рупор, диафрагма начинала колебаться, провод больше или меньше погружался в раствор, и, соответственно, менялось сопротивление электрической цепи, с которой он был соединен. Такой «микрофон» был продемонстрирован на выставке в Филадельфии в 1876 году и подтолкнул целую группу изобретателей Э.Берлинера, Д.Хьюза и Т.Эдисона к созданию угольного микрофона.

Угольный микрофон, запатентованный в 1886 году Томасом Эдисоном, представлял собой сосуд, заполненный угольными гранулами, находящимися между двумя электродами, один из которых был соединён с металлической диафрагмой, закрывающей сосуд. Когда диафрагма колебалась под действием звуковой волны, гранулы сжимались, менялось сопротивление в цепи, и появлялся электрический ток. Такой микрофон был достаточно прост в изготовлении и получил широкое распространение вплоть до нашего времени, особенно в телефонии (один из образцов угольного микрофона показан на рисунке справа). Однако эти микрофоны не обеспечивали хорошего качества звука, и со временем в них появлялось много тресков и шумов. Поэтому поиски новых принципов преобразования звука для микрофонов постоянно продолжались.

Источник: Install Pro Magazine
